全彩LED點光源(5W)技術要求 |
|||
光源類型 |
RGB三和一LED |
功率 |
5W |
LED品牌 |
OSRAM NICHIA |
LED數量 |
12粒 |
發光角度 |
120度 |
光色 |
R G B全彩 |
環境溫度 |
-20度至+50度 |
工作電壓 |
DC24V |
防雷ESD保護 |
IEC61000-4(LEVEL 4) |
IP等級 |
65 |
使用壽命 |
30000h以上 |
|
|
全彩LED點光源技術說明
1. 燈具采用鋁合金壓鑄,表面啞光噴塑工藝,良好散熱設計,確保LED線路板與燈殼緊貼。燈具發光面采用鋼化玻璃。不銹鋼安裝腳。

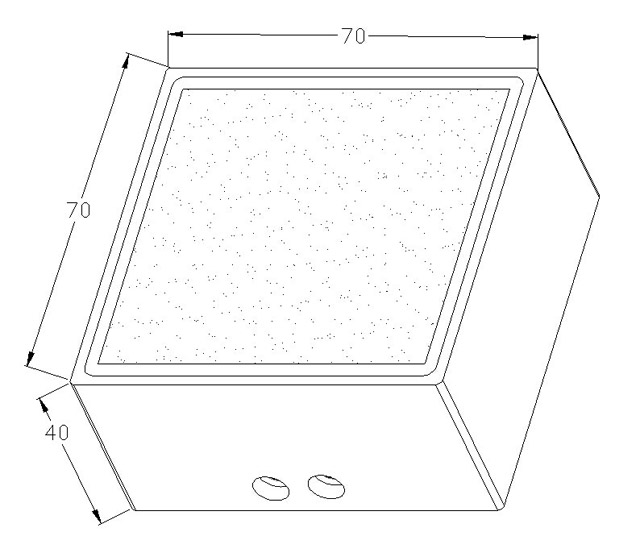

2. 燈具材料厚度大于2.5毫米, 燈具為正方形,邊長70毫米,高度小于40毫米(含支架),勻采用不銹鋼螺絲。燈具顏色由需方指定,外置24V開關電源。
3. 每只LED燈內布置LED12顆,內置DMX512解碼模塊。采用精確恒電流電路,不可采用電阻降壓電路,LED散熱腳焊盤應大于16平方毫米,每種顏色的LED驅動電流大于30毫安,LED應有嚴格分檔,并由工廠提供技術文件,要求如下:
A. LED為貼片封裝,品牌為OSRAM,NICHIA。
B. LED紅光正向電流不小于40毫安,藍綠光正向電流不小于50毫安。
C. LED采用貼片封裝,LED顆粒尺寸不大于3.6*3.6毫米。
D. LED抗靜電能力達2000V,為減小色差,藍綠光的波長分檔應大于6檔,并且只能采用相鄰的兩個分檔。
E. LED工廠應提供非常詳盡的檢測報告。以證明其為量化生產的定型產品。
4.燈具采用外置24V開關電源,應有良好防水處理,防護等級達IP65。
